Remote KV pracoviště

Bydlím v bytovce, v přízemí, okna do vnitrobloku a na parkoviště. Bez šance natažení jakékoliv antény. I když jsem si tento deficit "nemožnosti" pracovat na KV částečně vynahradil AllStarLink nodem a poslechem webových SDR, stejně chci pořád vyzkoušet remote. Možnost mám v lokalitě zhruba 2km od bytu.

Co to je ten "remote"? To znamená, že krátkovlnná radiostanice a anténa bude někde, bude u ní připojen nějaký počítač a bude to celé připojené do internetu. A já doma ze svého bytu (a nebo teoreticky odkudkoliv na světě) se na to místo kde je ta radiostanice připojím, spustím ovládací program a uvidím vodopád, uslyším zvuk, mohu ladit a zapínat filtry a přepínat pásma a k tomu můžu zmačknout PTT a mluvit do mikrofonu, jako bych seděl u té radiostanice. Samozřejmě to má minimálně jednu nevýhodu - celé to má lehké zpoždění, protože se zvuk a ovládání musí dostat přes internet sem a tam. Chci to vyzkoušet, pravděpodobně mě to nebude bavit tolik jak osedět přímo u rádia, ale na druhou stranu bych mohl alespoň občas zavysílat a nebo si hrát s věcma jako JS8Call nebo FreeDATA nebo Winlink.

Takže, jak bude vypadat můj remote? Z čeho se bude skládat?

1) internet, 4G modem s napájením PoE a jedním ethernet výstupem. V něm SIM karta T-Mobile 100GB dat měsíčně za 300 Kč.

2) počítač (notebook nebo Raspberry Pi), který bude zapnutý a na kterém poběží potřebný software pro dálkové ovládání rasiostanice

3) relé, které bude zapínat a vypínat zdroj 13.8V/25A k radiostanici - bude to ovladatelné z počítače a nebo přes síť na dálku

4) zdroj 25A k radiostanici, 13.8V

5) radiostanice (nabízí se dvě co mám, Icom IC7300 a nebo Xiegu X6100 - obě by měli jí provozovat jako remote

6) odpojovač antény (když se vypne rádio, resp. zdroj, tak se anténa připojí do země a odpojí od rádia)

7) anténa (pokud by jich bylo víc, bude potřeba ještě přepínač antén ovladatelný nějak na dálku)

První co jsem musel vyřešit byla VPN, něco, jak se nadálku dostanu na ten vzdálený "počítač". Používám už poměrně dlouhou dobu Tailscale VPN, funguje bez jediného problému jak pro Linux tak pro Windows a zdá se být perfektně spolehlivá - nikdy nic neselhalo. Takže jsem tuto VPN zvolil i nyní. Dále bylo potřeba do počítače nainstalovat software pro remote - existuje samozřejmě množství software pro tento účel, zdarma, za peníze, originál od výrobce rádia, neoriginál atd. Vybral jsem si WFVIEW, to by mělo umět pracovat i s Icomem IC-7300 i s Xiegu X6100. Samozřejmě je potřeba počítač a radiostanici propojit kabelem (USB). Dále je potřeba vyřešit zapínání/vypínání zdroje k radiostanici. Nechci aby to běželo pořád, žere to elektriku, hučí to a určitě to nepotřebuju 24 hodin denně. Můžu samozřejmě vypínat jen radiostanici (to na dálku lze pomocí toho software), ale stejně mě přišlo lepší vypínat zdroj jako takový a vypínat ho nezávisle na ovládacím software k radiostanici - kdyby se to seklo, mám možnost to "vyresetovat" jiným způsobem. Koupil jsem přes USB ovládané jednonásobné relé. Uvažoval jsem chvilku o variantě ethernet, jenže to by znamenalo dát na remote stanoviště další síťový prvek (switch), další elektrika, spotřeba, další možný zdroj nepěkností. Také se nabízela nějaká WIFI chytrá zásuvka, jenže to bych zas musel na remote stanoviště dávat WIFInu, to se mě už vůbec nechce, navíc by to mělo nějakou provozní spotřebu dat, ovládat bych to musel z telefonu ... USB relé mě nakonec (pro začátek) přišlo jako nejlepší varianta a stálo to 69 Kč.

Update 1:

USB relé koupené v HADEXu jsem lehce upravil. Vyndal jsem z něj fyzicky to modré relátko s mechanickým konktaktem (čímž jsem mohl i mírně zmenšit PCB) a místo toho původního relé jsem k tomu připoji SSR (tedy bezkontaktní relé) se vstupem od 3 voltů (původní relé bylo na 5V, takže ok) a s možností spínat 220V až 25A - což mě pro účely sepnutí zdroje 12V k radiostanici zcela postačuje. Hlavní je, že tam nebudou nikde žádné kontakty mechanické, které by se mohli spéct nebo vypálit atd. Teď je třeba to celé dát do krabičky spolu s jednou rozstřiženou prodlužovačkou. Tím budu mít vyrobenou ovládanou zásuvku. Software je pro windows i linux, dá se to ovládat např. pythonem nebo malým prográmkem s grafickým rozhraním nebo příkazovou řádkou. Je to fakt jednoduché.

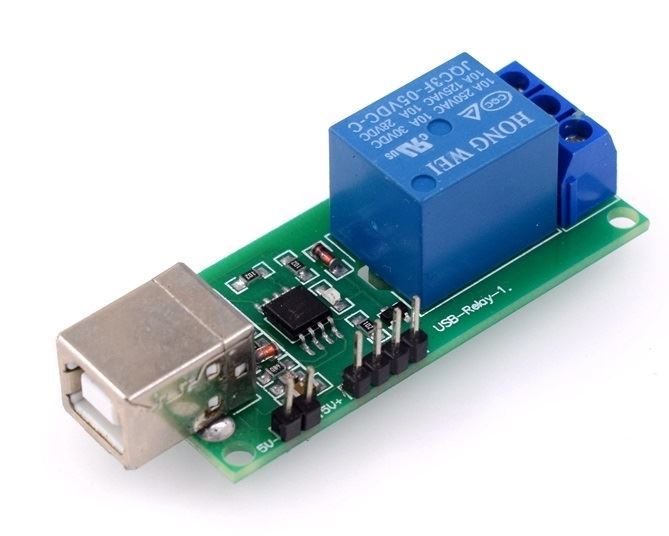

Hadex eshop USB relé - 1 kanal s ATTINY45

Hadex eshop Bezkontaktní relé SSR-1 D4825 (25A), 24-480VAC, 3-32VDC ovládání

Na obrázku je původní stav a mnou upravený stav:

... pokračování příště ...
