AllStarLink node

Analogovou radiostanici pro pásma 2m a nebo 70cm, ať už ruční nebo stolní/mobilní, má doma asi každý radioamatér. Provoz na lokálních převaděčích nebývá úplně nejsilnější, někde není vůbec žádný a někdo ani z domova na žádný lokální převaděč nedostane. Řešením jsou digitální hotspoty (DMR, DSTAR, C4FM), ale ne každý si chce digitální radiostanici kupovat a tak je počet uživatelů pracujících v digitálních sítích malý. AllStarLink je ve světě poměrně rozšířená služba, kdy se pro provoz využívá klasická analogová radiostanice, ale pro spojení "ven" se využívá internetová konektivita. Je to trošku podobné službě EchoLink, ale není to úplně ono. V české republice neexistuje na konci roku 2023 jediný aktivní AllStarLink Node (node je něco jako "přípojný bod" nebo u nás oblíbené slovo "hotspot"). Již cca před půl rokem až rokem jsem tuto službu studoval a připravil jsem si potřebný hardware a provedl registraci v systému AllStarLink. Nyní bych chtěl jeden AllStarLink Node uvést do použitelného, aktivního stavu. V následujícím textu popíšu jak to všechno probíhalo a jak to dopadlo.

https://www.allstarlink.org/
https://hamvoip.org/
https://allstarsetup.com/
https://www.crompton.com/hamradio/hamvoip-howto/

20.12.2023 - mám komplet připravený software pro AllStarLink Node, image pro verzi 2.0 BETA na RaspberryPi 3B, do sítě AllStarLink se zaregistruju, připojím se na jiné nody po světě, zároveň mohu svůj lokální node obsluhovat přes webové rozhraní (allmon2). Softwarová část je hotová prozatím. Pro hardware mam pripravenu zvukovou kartu CM108 s požadovanou úpravou pro PTT klíčování.

27.12.2023 - během vánočních svátků proběhlo pár pokusů o rozběhání, různé zkoušení, nakonec jsem přešel na image od HAMVOIP (https://hamvoip.org/) - doinstaloval jsem do něj rozhraní ALLSCAN (https://allscan.info/) a připojil jsem zvukovou kartu CM108 s jednoduchou úpravou (bez tranzistoru) dle https://allstarsetup.com/how-to-modify-a-cm108-for-allstar/. Pro vysílání jsem koupil nového Baofenga 888S (za cenu do 300 Kč) a provedl jeho modifikaci (rozebral jsem to, odebral reproduktor, mikrofon, led diodu, našel jsem přípojné body pro napájení, zem, COS, PTT, audio RX a audio TX) a propojil jsem to se zvukovkou vsechno podle obrázků na https://allstarsetup.com/ - nedal jsem do audio cesty zadny odpor (ani RX ani TX). Pro napajeni Baofenga jsem pouzil 5V ale pustil jsem to do radia pres diodu 1N4007 (srazil jsem to asi na 4.6V, coz Baofeng 888 snese). Trošku jsem si zapoměl Baofenga naprogramovat, takže jsem to pak dělal když to bylo celé rozebrané a dělalo se to naprd. Ale výsledek je ten, že to funguje. PRostě to vysílá, připojím si nějaký AllStarLink Node a poslouchám ho na ruční radiostanici a můžu i vysílat, funguje tedy i obrácená cesta kdy já z radiostanice ruční procházím do připojeného Node. Celý ten systém jsem si odladil na Node 55553, což je "papoušek", co zavysíláte, to Vám pošle zpátky. Ještě mě tam jde nějaký "brum", i když to napájim z baterie zatím, takže zkusím vyměnit DC-DC měnič a vypnu CTCSS na rádiu (které jsem aktivně zapnul) - uvidíme zda z toho něco pomůže. Finální verze bude samozřejmě v krabičce. Také bych k tomu chtěl ještě připojit dispej OLED, který by ukazoval nějaký stavy mého AllStarLink Node. AllStarLink Node se může ovládat pomocí DTMF kódů z radiostanice a nebo pomocí webového rozhraní (je jich několi, nejvíc se mě líbí výše zmíněný Allscan).

29.12.2023 - dnes jsem to nějak všechno naskládal do krabičky, ještě to nemá čela (přední/zadní), ale už je to v krabici a může to ležet na polici a může to bejt zapnuté nonstop. Zatím teda stále jedu na baterku. Naučil jsem se dělat automatické spojení s jiným node po startu, a navíc udělat permanentní spojení. Také jsem řešil frekvenci, na které bude node u mě doma permanentně. Zatím si nejsem zcela jistý, ale mám nějaké "nápady" :-) můj první domácí node vysílá / přijímá po rádiu, budu to teď chvilku testovat. Musím zapnout alespoň nějaké mluvení, vůbec nic to teď neříká a jsem z toho lehce nervozní ... něco malinkou by to chtělo, musím se podívat kde jsem co vypnul a zase něco zapnout.

31.12.2023 - hraní a hraní a hraní :-) zjistil jsem, ze asi v budoucnu budu potrebovat (minimalne pro ucely hrani a testovani) dalsi ASL NODE (ASL = AllStarLink) a tak jsem se zajámal o to, jak dostat další číslo pro NODE. Da se požádat o zcela nové číslo a nebo udělat rozšíření, takže ke stávajícímu číslu se přidá ještě jedna číslice nakonec, takže namísto 12345 budete mít 123450, další pak bude 123451, další 123452 atd, na konec se přidává číslice a zvyšuje se o jednu, lza tak mít celkem 10 čísel pro 10 nodů. Šel jsem touto cestou a nechal si aktivovat rozšíření. Musel jsem pak všechno překonfigurovat, protože moje původní číslo bez jedné číslice nakonci tím zaniklo a bylo třeba do veškeré konfigurace přidat nakonec 0, pakárna. nakonfiguroval jsem znovu ASL a to mě smazalo veškeré úpravy v config souboru rpt, tak jsem to všechno musel dělat znovu. trénink, trénink a zase trénink. našel jsem možnost, jak zjistím, zda je můj node připojený k jinému node pomocí příkazové řádky, dalo by se to využít na LED diodu, kterou bych rozsvítil pokud bude NODE připojený k alespoň jednomu dalšímu NODE. také jsem hledal a našel způsob jak odesílat email z node, abych si mohl posílat nějaké informace. hledám úpravu baofeng 888s pro snížení výkonu, zatím jsem našel několik možností, uvidíme kterou se vydám. trošku terminologie: NODE je klient sítě ASL (domácí node, node v převaděči ...), HUB je místo kam se všichni připojí, kde se scházejí, HUB je na dobré konektivitě internetové, nemusí mít žádný vysílací hardware, bejvá to jen SW.

3.1.2024 - spustil jsem veřejný AllStarLink HUB v cloudu na infrastruktuře Oracle Cloudu - ID ASL HUBu je 583521 a webové rozhraní na http://89.168.102.126/ - celý systém běží na serveru UBUNTU a vše je nově nainstalováno a přeložen pomocí skriptu https://github.com/Allan-N/ASL-Install

9.1.2024 - trpělivě čekám na další komponenty z AliExpressu pro dokončení svého prvního Nódu. Průběžně také upravuji / dolaďuji funkci Prvního Českého ASL HUBu, udělal jsem pro něj přesměrování z https://asl.vlastni.cloud abych si nemusel pomatovat IP adresu. Na ASL HUBu řeším instalaci Supermon verze 7.4, nechce mě to tam chodit, laboruju dál. Několikrát jsem byl připojenej k převaděči Klubu W9DOR, kde jsem si povídal se členy tohoto klubu - moc příjemné. Napsal jsem krátké povídání o AllStarLinku jako samostatný článek. Až dokončím radiový Nód, chtěl bych si postavit "bez-rádiový" Nód, abych nemusel mít na stole pořád zapnutou ručku. Radiový Nód bych pak přesunul na jiné QTH nebo do auta (zatím pokusně).


výpis všech připojených node k mému node pomocí CLI: /usr/sbin/asterisk -rx "rpt lstats 583520"

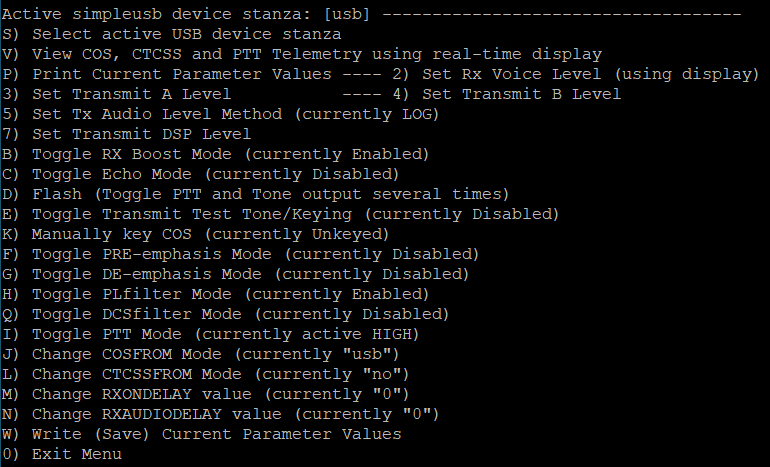

ksnip_20231230-101355

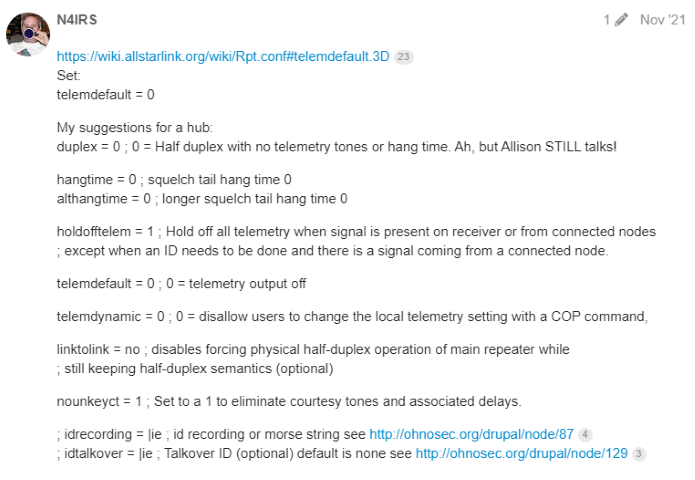

ksnip_20231230-102436

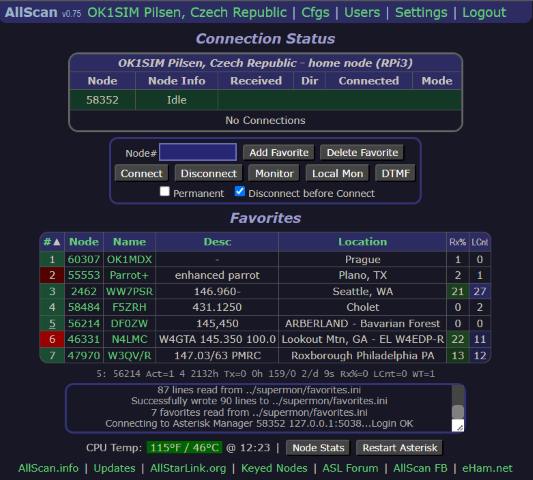

ksnip_20231227-132408

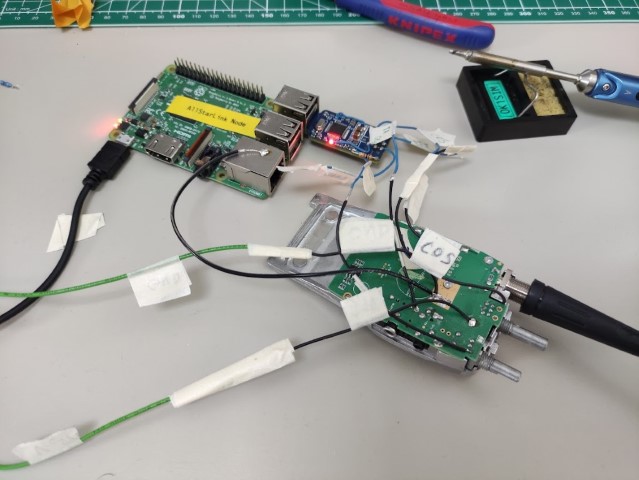

IMG_20231227_121704

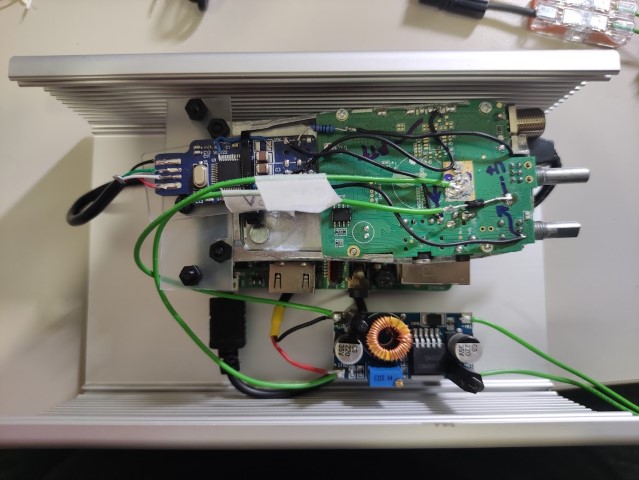

IMG_20231229_190856

Článek je průbežně aktualizován.




Odkazy k AllStarLink (HW, SW):
https://wiki.allstarlink.org/wiki/Beginners_Guide
https://wiki.allstarlink.org/wiki/Allmon2_Install
https://allscan.info/
https://dk1mi.radio/allstarlink-node-build/
Baofeng Carrier Detect circuit COS - https://youtu.be/QopvHGM-9_k
https://0x9900.com/mobile-allstar-node/
http://squirrelengineering.com/ham-radio/build-a-portable-allstar-link-hotspot-part-2-radio-mods/
https://www.youtube.com/watch?v=o53S8EC5O-I
https://www.youtube.com/watch?v=ceU6I9PAgzI
https://w2ymm.home.blog/allstar-howto/
https://wiki.allstarlink.org/wiki/AllStarLink_Standard_Commands
Build Radio-Less ASL Node under $100
ASL NODE - running on a virtual machine - install script Allan-N
W9DOR - Door County Amateur Radio Club
Installing AllStarLink on a Dell Wyse 3040
ASL Gateway with a Tait 8110 and RPi
AllStarLink DTMF Function List
https://www.crompton.com/hamradio/hamvoip-howto/
Setting Up IAXRPT IAX Client for The Allstar Network - YOUTUBE

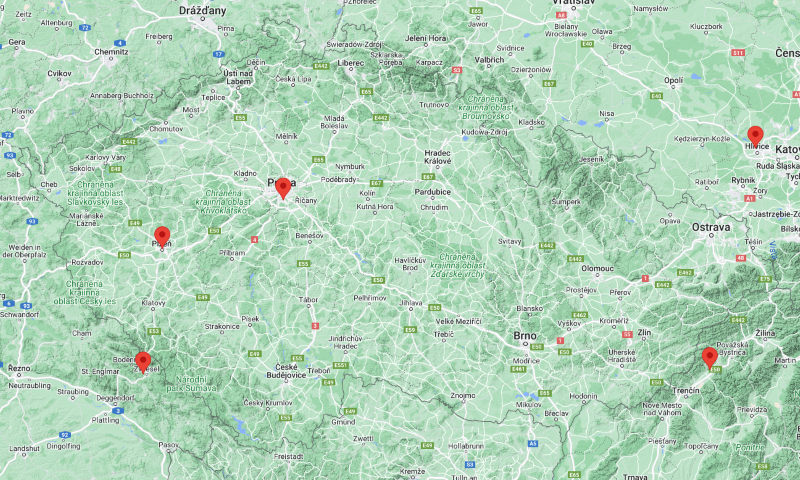

allstarlink_mapa_OK_prosinec_2023
